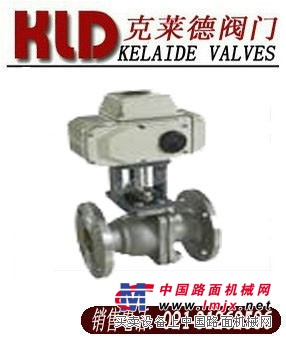

供应电动调节球阀

供应电动调节球阀

产品品牌 :

规格型号 :

所在地区 : 上海

产品分类 : 路面机械

留言询价

详细信息

克莱德品牌，销售电话021-31262586，型号：ZDRJ，电动调节球阀。

电动球阀构造简略，只由少数几个零件组成，资料耗用省；体积小、重量轻、安装尺寸小

，驱动力矩小, 压力调节阀，操作简便、敏捷，只需旋转90°即可快速启闭；并且还同时具有良好的流量调节功效和封闭密封特性，在大中口径、中低压力的应用范畴，电动球阀是主导的阀门情势。电动球阀处于完整开启地位时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所发生的压力降很小，故具有较好的流量把持特征。电动球阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。采取金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完整密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺点。假如请求电动球阀作为流量把持使用，重要的是准确选择阀门的尺寸和类型。电动球阀的构造原理尤其合适制造大口径阀门。电动球阀不仅在石油、煤气、化工、水处置等一般产业上得到普遍运用，而且还利用于热电站的冷却水体系。常用的电动球阀有对夹式电动球阀和法兰式电动球阀两种。对夹式电动球阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式电动球阀是阀门上带有法兰，用螺栓将阀门上两端法兰衔接在管道法兰上。阀门的强度性能是指阀门蒙受介质压力的才能。阀门是蒙受内压的机械产品，因而必需具有足够的强度和刚度，以保证长期使用而不产生决裂或发生变形。

　　功能：

　　是工业自动化过程控制的一种管道压力元件，通常用于管道介质的远程开、关（接通、切断介质）控制。

　　特征：

　　采用一体化结构，以单相电源AC220V和直流电源24VDC即可控制运转。

　　体积小、轻便、性能可靠、配套简单、流通能力大等优点。

　　工作特性：

　　适用于管道压差大，密封要求严格的开关和切断管道介质的工艺场合和流体控制系统。

　　工作温度: -20℃至+150℃ (+250℃特殊密封).

　　工作压力: PN16, PN25 - PN40 - PN64 -PN100

　　流体范围：

　　空气、蒸汽、水、气体、石油和石化产品、腐蚀性介质。

优点

　　1．流体阻力小，全通径的球阀基本没有流阻。

　　2．结构简单、体积小、重量轻。

　　3．紧密可靠。它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。

　　4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

　　5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

　　6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

　　7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

　　8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

　　（空侣网暖通专家提供）

结构特点

　　1、在阀门全开、全关位置设有锁定孔，防止非工作人员误操作。

　　2、在阀杆下部设置台阶，不至于阀门内压异常升高脱出阀杆。

　　3、在球体与阀座间设置耐火密封环，阀座烧损后，仍具有密封作用。

　　4、开关迅速、启闭灵活，寿命长，安全可靠。

　　5、气动、电动球阀可远距离集中控制，且能满足计算机程控之需要。

电动球阀工作原理

　　电动球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做电动球阀切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。

　　电动球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。球阀阀体可以是整体的，也可以是组合式的。ZDJR智能电动O型调节球阀具有理想流量特性表

公称通径（DN）	不同开度角下的Kv值
温度	10o	20o	30o	40o	50o	60o	70o	80o	90o
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	35	71	133	248	398	620	890
150	20	40	8/0	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2543	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100

ZDJR智能电动O型调节球阀执行机构

类型：可选PSQ、DTR和3810系列电子式角行程执行机构。防爆型选用3810系列。
技术参数和性能：请参阅相应执行机构与阀门定位器说明书。

ZDJR智能电动O型调节球阀规格参数

公称通径DN

100

125

150

200

250

300

流量系数（Kv）

110

170

215

380

550

890

1400

2000

3580

5650

8100

可调动作范围

0-90o

允许压差△P

小于公称压力(1.6MPa)

泄漏量Q

按AP1598标准测试无泄漏

环境温度℃

-20~60℃

基本误差

±2.5%

回差

±2.5%

死区

可调范围

250：1

350：1

配用执行机构

PSQ101, 381RSA-05DTR-05

DTR-10 PSQ201, DTR-20381RSC-30

DTR-40381RSC-50
